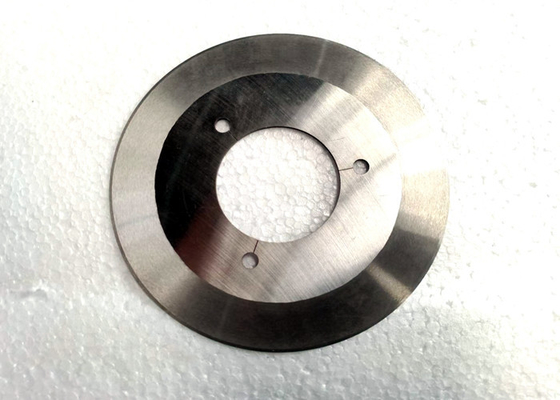

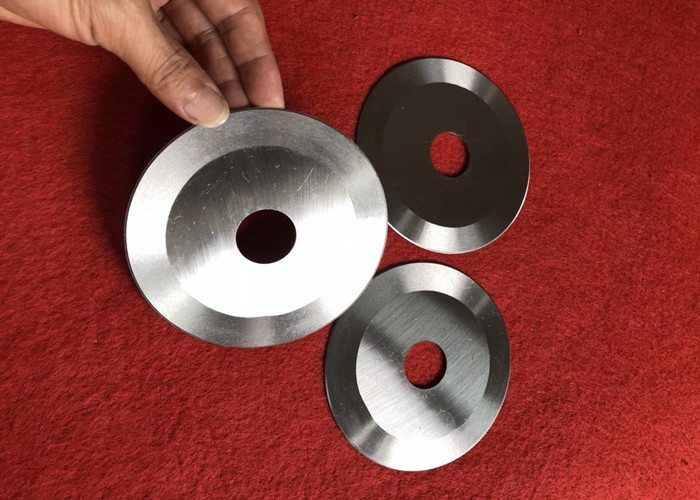

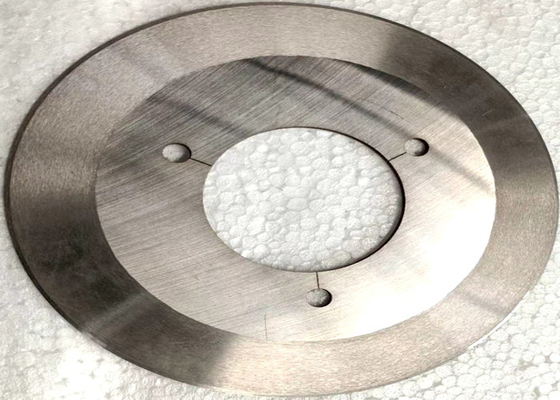

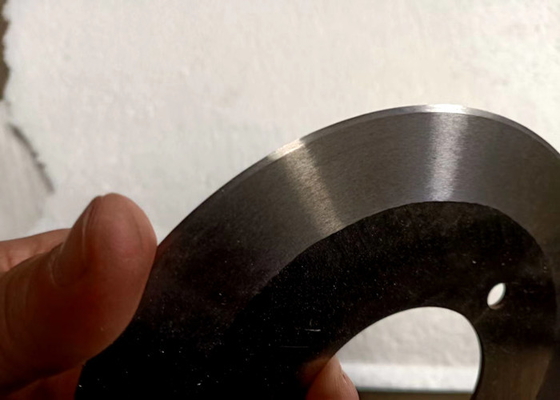

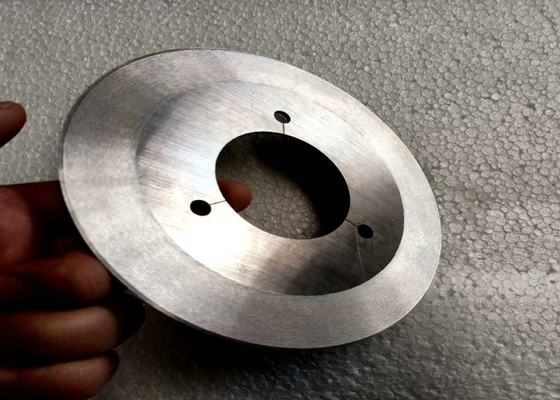

Μηχανή κοπής σωλήνων χαρτιού διπλής πλευρικής λεπίδας επίπεδα στρογγυλά μαχαίρια κοπής σωλήνων skd-11/HSS
Βιομηχανικό υλικό εργαλείου και η επιλογή του: το υλικό εργαλείου αναφέρεται κυρίως στο υλικό του κοπτικού μέρους του εργαλείου.,Η απόδοση κοπής του εργαλείου εξαρτάται αφενός από το υλικό του κοπτικού μέρους, αφετέρουεάν η επιλογή και ο σχεδιασμός της γεωμετρίας και της δομής του εργαλείου είναι εύλογες.
1Βασικές απαιτήσεις για τα υλικά εργαλείων
Κατά τη διαδικασία κοπής, το κοπτικό μέρος του εργαλείου πρέπει όχι μόνο να αντέχει σε μεγάλη δύναμη κοπής, αλλά και να αντέχει στην υψηλή θερμοκρασία που προκαλείται από παραμόρφωση και τριβή των κομματιών.Για τη διατήρηση της ικανότητας κοπής του εργαλείου, το εργαλείο πρέπει να έχει τις ακόλουθες επιδόσεις κοπής.
1. Υψηλή σκληρότητα και αντοχή στην φθορά
Η σκληρότητα του υλικού του εργαλείου πρέπει να είναι υψηλότερη από την σκληρότητα του υλικού του εργαστηρίου.όσο μεγαλύτερη είναι η σκληρότητα του υλικού του εργαλείου, τόσο καλύτερη είναι η αντοχή στην φθορά.
2Αρκετή δύναμη και αντοχή.
Το κομμάτι κοπής του εργαλείου πρέπει να αντέχει μεγάλη δύναμη κοπής και δύναμη πρόσκρουσης.
3. Καλή αντοχή στη θερμότητα και θερμική αγωγιμότητα
Η θερμική αντοχή του υλικού εργαλείου σημαίνει ότι μπορεί να διατηρήσει την σκληρότητα και την αντοχή του σε υψηλές θερμοκρασίες.όσο ισχυρότερη είναι η ικανότητα του υλικού εργαλείου να αντιστέκεται στην πλαστική παραμόρφωση και την αντοχή στην φθορά σε υψηλές θερμοκρασίεςΌσο καλύτερη είναι η θερμική αγωγιμότητα του υλικού του εργαλείου, τόσο πιο εύκολα εκπέμπεται η θερμότητα που παράγεται κατά τη διάρκεια της κοπής, μειώνοντας έτσι τη θερμοκρασία του κοπτικού μέρους και μειώνοντας την φθορά του εργαλείου.
4Καλή κατασκευή.
Για να διευκολυνθεί η κατασκευή, το υλικό του εργαλείου πρέπει να έχει καλή μηχανική ικανότητα, συμπεριλαμβανομένης της θερμής επεξεργασίας (θερμοπλαστικότητα, συγκόλληση, σκληρότητα) και της μηχανικής επεξεργασίας.
5Καλή οικονομία.
2Συνηθισμένα υλικά εργαλείων
Υπάρχουν πολλοί τύποι υλικών εργαλείων. Οι συνήθως χρησιμοποιούμενοι χάλυβες εργαλείων περιλαμβάνουν: χάλυβα εργαλείων άνθρακα, χάλυβα εργαλείων κράματος και χάλυβα υψηλής ταχύτητας, τσιμεντοποιημένο καρβίδιο, κεραμικά, διαμάντια και κυβικό νιτρίδιο βορίου.
Ο χάλυβας από άνθρακα και ο χάλυβας από κράμα είναι κατάλληλοι μόνο για εργαλεία χεριού λόγω της κακής αντοχής τους στη θερμότητα.
Τα κεραμικά, τα διαμάντια και το κυβικό νιτρικό βόριο χρησιμοποιούνται μόνο σε σχετικά μικρό φάσμα λόγω της εύθραυστης τους, της κακής κατασκευαστικότητας και των υψηλών τιμών.
Τα πιο συχνά χρησιμοποιούμενα υλικά εργαλείων είναι ο υψηλής ταχύτητας χάλυβας και το τσιμεντοποιημένο καρβίδιο.
1Χάλυβα υψηλής ταχύτητας
Πρόκειται για χάλυβα εργαλείων υψηλής κράμασης με περισσότερα στοιχεία κράματος όπως βολφραμάνιο, μολυβδένιο, χρώμιο, βανάδιο που προστίθενται σε κράμα χάλυβα εργαλείων.και είναι σήμερα το πιο ευρέως χρησιμοποιούμενο υλικό εργαλείουΕπειδή είναι εύκολο να αποκτήσει μια κοφτερή άκρη κατά την οξεία, ονομάζεται επίσης "Front Steel".
Σύμφωνα με τις διαφορετικές χρήσεις, ο χάλυβας υψηλών ταχυτήτων μπορεί να διαιρεθεί σε κοινό χάλυβα υψηλών ταχυτήτων και σε χάλυβα υψηλών επιδόσεων.
1) Συνηθισμένος χάλυβας υψηλής ταχύτητας Ο συνηθισμένος χάλυβας υψηλής ταχύτητας έχει μια ορισμένη σκληρότητα (62 ~ 67 HRC) και αντοχή στην φθορά, υψηλή αντοχή και αντοχή,η ταχύτητα κοπής κατά την κοπή χάλυβα δεν είναι γενικά μεγαλύτερη από 50 ~ 60m/minΟι κοινές ποιότητες είναι W18Cr4V, W6Mo5Cr4V2.
2) High-performance high-speed steel Increase the content of carbon and vanadium in ordinary high-speed steel or add some other alloy elements to obtain new steel grades with higher heat resistance and wear resistanceΟι συνηθισμένες ποιότητες είναι 9W18Cr4V, 9W6Mo5Cr4V2, W6Mo5Cr4V3, κλπ.
2Καρβίδιο από τσιμέντο
Το τσιμεντοποιημένο καρβίδιο είναι ένα προϊόν μεταλλουργίας σκόνης που συντρίβεται από καρβίδια με υψηλή σκληρότητα και σημείο τήξης, συντρίβεται με Co, Mo, Ni ως συνδετικό.μπορεί να αντέξει υψηλές θερμοκρασίες 850-1000°CΗ ταχύτητα κοπής του μπορεί να είναι 4×10 φορές υψηλότερη από αυτή του χάλυβα υψηλής ταχύτητας.Σε πραγματική χρήση, η σιδερωμένη λεπίδα από καρβίδιο στερεώνεται συχνά στο σώμα της λεπίδας με συγκόλληση ή μηχανική σφραγίδα.
Το τσιμεντοποιημένο καρβίδιο που παράγεται σήμερα στη χώρα μου χωρίζεται κυρίως σε τρεις κατηγορίες:
1) Τάξη K (YG)
Αυτό το είδος καρβιδίου έχει καλή αντοχή, αλλά κακή σκληρότητα και αντοχή στην φθορά.και είναι κατάλληλο για την επεξεργασία εύθραυστων υλικών όπως χυτοσίδηρο και χαλκόΟι συνήθως χρησιμοποιούμενες ποιότητες είναι: YG8, YG6, YG3, και τα εργαλεία που παράγουν είναι κατάλληλα για ακατέργαστη, ημιτελή και τελική επεξεργασία.Όσο περισσότερο CoΌσο πιο δυνατή είναι.
2) Τάξη P (YT)
Αυτό είναι το θουλφραμικό κοβαλτό τιτανίου, το οποίο αποτελείται από καρβίδιο του θουλφραμίου, καρβίδιο του τιτανίου και κοβαλτό.αλλά έχει χαμηλή αντοχή σε κρούσεις και είναι κατάλληλο για την επεξεργασία σκληρών υλικών όπως ο χάλυβαςΟι συνήθως χρησιμοποιούμενες ποιότητες είναι: YT5, YT15, YT30 κλπ. όπου οι αριθμοί δείχνουν το ποσοστό περιεκτικότητας σε καρβίδιο τιτανίου, όσο υψηλότερη είναι η περιεκτικότητα σε καρβίδιο τιτανίου,όσο καλύτερη είναι η αντοχή στην φθορά και όσο χαμηλότερη η αντοχήΟι τρεις αυτές κατηγορίες εργαλείων από καρβίδιο είναι κατάλληλες για ακατέργαστη, ημιτελή και τελική επεξεργασία.
3) Τύπος M (YW)
Αυτό είναι το βολφραμάνιο, το κοβάλτιο, το τιτάνιο, το ταντάλιο, το νιοβίο.Έχει τα πλεονεκτήματα των δύο πρώτων τύπων τσιμεντοποιημένου καρβιδίουΤα εργαλεία που κατασκευάζονται με αυτό μπορούν να επεξεργαστούν τόσο εύθραυστα υλικά όσο και σκληρά υλικά.Υδροξείδωτα χάλυβαΟι συνήθως χρησιμοποιούμενοι βαθμοί είναι YW1, YW2.
3. εισαγωγή σε άλλα υλικά εργαλείων
1Καρβίδιο με επίστρωμα
Το υλικό αυτό επικαλύπτεται στο υπόστρωμα σκληρού κράματος με καλή αντοχή και αντοχή ή σε υποστρώμα χάλυβα υψηλής ταχύτητας με μέθοδο χημικής εναπόθεσης ατμού (CVD) ή μεθόδου φυσικής εναπόθεσης ατμού (PVD).Υλικά εργαλείων που λαμβάνονται από πολύ ανθεκτικές ενώσεις μετάλλωνΜε αυτή τη μέθοδο, το κοπτήρα έχει τόσο την αντοχή και την αντοχή του υλικού μήτρας και υψηλή αντοχή στην φθορά.Το TiC έχει καλή αντοχή στην αντοχή και την αντοχή στην φθοράΤο TiN έχει καλή αντοχή στην οξείδωση και την προσκόλληση, το Al2O3 έχει καλή αντοχή στη θερμότητα.
2Κεραμικά
Το κύριο συστατικό είναι το Al2O3, η σκληρότητα της λεπίδας μπορεί να φτάσει τα 78 HRC ή περισσότερο, μπορεί να αντέξει υψηλές θερμοκρασίες 1200 ~ 1450 ° C, έτσι ώστε να αντέχει υψηλότερες ταχύτητες κοπής.Η αντοχή στην πρόσκρουση είναι κακή.Χρησιμοποιείται κυρίως για την τελική επεξεργασία χάλυβα, χυτοσίδηρου, υλικών υψηλής σκληρότητας και εξαρτημάτων υψηλής ακρίβειας.
3- Διαμάντι.
Υπάρχουν δύο είδη διαμαντιών, τεχνητά και φυσικά. Τα υλικά που χρησιμοποιούνται για τα εργαλεία κοπής είναι κυρίως τεχνητά διαμάντια, των οποίων η σκληρότητα είναι εξαιρετικά υψηλή, έως και 10,000 HV (το καρβίδιο τσιμέντου είναι μόνο 1300 ~ 1800 HV)Η αντοχή της σε φθορά είναι 80 με 120 φορές μεγαλύτερη από αυτή του σιδηρουργικού καρβιδίου.Γενικά δεν είναι κατάλληλο για την επεξεργασία σιδηρομεταλλικώνΧρησιμοποιείται κυρίως για την υψηλής ταχύτητας τελική επεξεργασία σκληρών κραμάτων, πλαστικών υαλοπλαστικών, σκληρού καουτσούκ, γραφίτη, κεραμικών, μη σιδηρουργικών μετάλλων και άλλων υλικών.
4Νιτρίδιο του βορίου (CNB)
Πρόκειται για ένα συνθετικό υλικό εργαλείου υπερ-σκληρό, η σκληρότητά του μπορεί να φτάσει τα 7300 ~ 9000HV, δεύτερη μόνο στην σκληρότητα του διαμαντιού.μπορεί να αντέξει υψηλές θερμοκρασίες 1300~1500°CΣήμερα χρησιμοποιείται κυρίως για την επεξεργασία σκληρού χάλυβα, ψυγείου χάλυβα, χάλυβα χάλυβα, χάλυβα χάλυβα, χάλυβα χάλυβα, χάλυβα χάλυβα, χάλυβα χάλυβα, χάλυβα χάλυβα, χάλυβα χάλυβα, χάλυβα χάλυβα, χάλυβα χάλυβα, χάλυβα χάλυβα, χάλυβα χάλυβα, χάλυβα χάλυβα, χάλυβα χάλυβα, χάλυβα χάλυβα, χάλυβα χάλυβα, χάλυβα χάλυβα, χάλυβα χάλυβα, χάλυβα χάλυβα, χάλυβα χάλυβα, χάλυβα χάλυβα, χάλυβα χάλυβα, χάλυβα χάλυβα, χάλυβα χάλυβα, χάλυβα χάλυβα, χάλυβα, χάλυβα, χάλυβα, χάλυβα, χάλυβα, χάλυβα, χάλυβα, χάλυβα, χάλυβα, χάλυβα, χάλυβα, χάλυβα, χάλυβα, χάλυβα, χάλυβα, χΥψηλής θερμοκρασίας κράματα και ορισμένα υλικά που είναι δύσκολο να μεταποιηθούν με μηχανή.
Η επιλογή των υλικών εργαλείων πρέπει να εξετάζεται ολοκληρωτικά από την άποψη των επιδόσεων, των επιδόσεων της διαδικασίας, της τιμής και άλλων παραγόντων, ώστε να γίνονται εύλογες επιλογές.όταν στρέφονται 45 άδειες μονάδες σιδήρου και ελεύθερης σφυρηλασίας, λόγω της ακανόνιστης επιφάνειας του εργασιακού υλικού και των κλίσεων οξειδίου, η δύναμη πρόσκρουσης κατά τη διάρκεια της κοπής είναι μεγάλη,και ο τύπος K (τύπος κοβαλτίου του τανγκστίνου) με καλή αντοχή είναι καλύτερος από τον τύπο P (τύπος κοβαλτίου του τανγκστίνου του τιτανίου) ευνοϊκόΈνα άλλο παράδειγμα είναι η χρήση του YT κατά την στροφή μικρότερων ατσάλινων νήμων.Έτσι είναι γενικά πλεονέκτημα να χρησιμοποιήσετε YG. Αν και η θερμική ακαμψία του δεν είναι τόσο καλή όσο το YT, αλλά το εργασιακό κομμάτι είναι μικρό, η διάχυση της θερμότητας είναι εύκολη και η θερμική ακαμψία δεν είναι η κύρια αντίφαση.
